캐비텍 시스템 (Cavi Tech®Ⅰ)

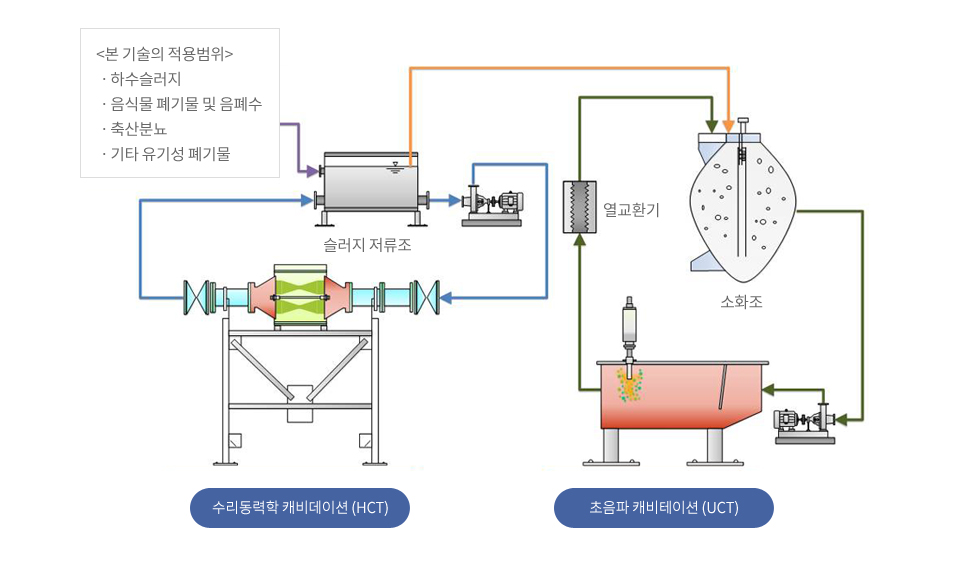

캐비텍 시스템의 공정 구성

수리동력학적 캐비테이션(hydrodynamic Cavitation) 및 초음파 캐비테이션(Ultrasonic Cavitation)을 이용한 슬러지 가용화 및
혐기성소화효율 향상기술

특허 및 신기술

  • 환경 신기술 인증 제 331호
    『수리동력학 및 초음파 캐비테이션 조합처리를 이용한 바이오가스 증산기술』
  • 특허 제 10-0785327호
    『초음파와 수리동력학적 캐비테이션을 이용한 하수 및 슬러지 처리장치 및 이를 이용한 하수 및 슬러지 처리방법』
  • 특허 제 10-1036584호
    『유기성 슬러지를 함유한 폐수 처리장치 및 그 방법』
  • 특허 제 10-1095595호
    『유기성 슬러지를 함유한 폐수를 처리하기 위한 초음파 동고을 구비한 폐수 처리장치』

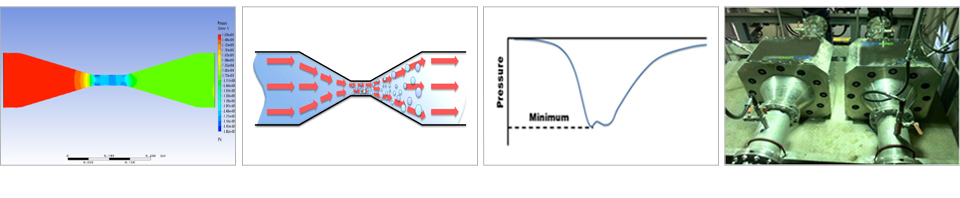

수리동력학적 전처리 (HCT) 원리

고압으로 흐르는 관로의 수축부 (벤츄리나 노즐부)에서 유속증가와 압력의 감소에 따라 Cavitation Bubble 발생.
이후 확대부를 통과하면서 압력이 회복됨에 따라 Cavitation Bubble 파괴.
이때 강력한 전단력, 제트류, OH 라디칼, 과산화수소 등이 발생.
→ 슬러지 플록 파괴 및 유기성 폐기물의 생분해성 증진, 유입 슬러지 점도감소 및 온도상승.

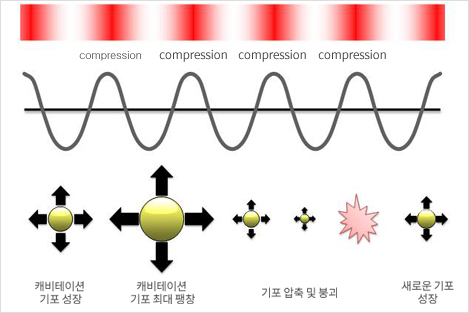

  • 캐비테이션 발생 및 캐비테이션 버블의 생성과 성장
  • 압력회복으로 인한 캐비테이션 버블의 압축
  • 압축에 의한 캐비테이션 버블의 내파

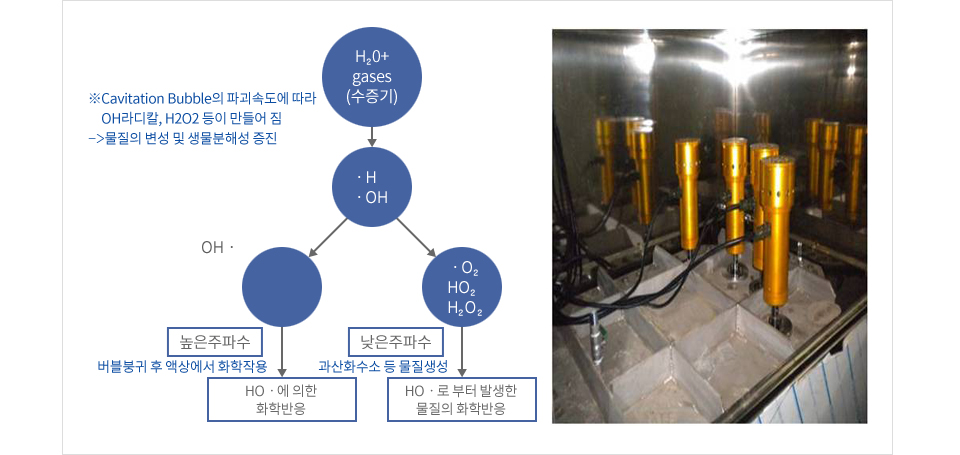

초음파 전처리 (UCT) 원리

20kHz이상의 진동수를 가지는 초음파 조사시 격렬한 가압, 감압이 반복되어 초당 2,000회의 캐비테이션 현상이 발생.
이 과정에서 국부적인 고온(5,000K), 고압(500bar), 및 제트류(100m/sec)가 발생.
→ 슬러지의 세포벽 파괴, OH 라디칼 생성 등 sonochemistry 현상 발생으로 난분해성 물질의 이분해성화.

< 초음파 음역별 이용형태 >
  • ● 16 Hz ~ 18 Hz
        → 가청영역
  • ● 20 kHz ~ 100 kHz
        → 초음파력 이용
  • ● 20 kHz ~ 2 MHz
        → sonochemistry 발생
  • ● 5 Mhz ~ 10 MHz
        → 의료 (진단)

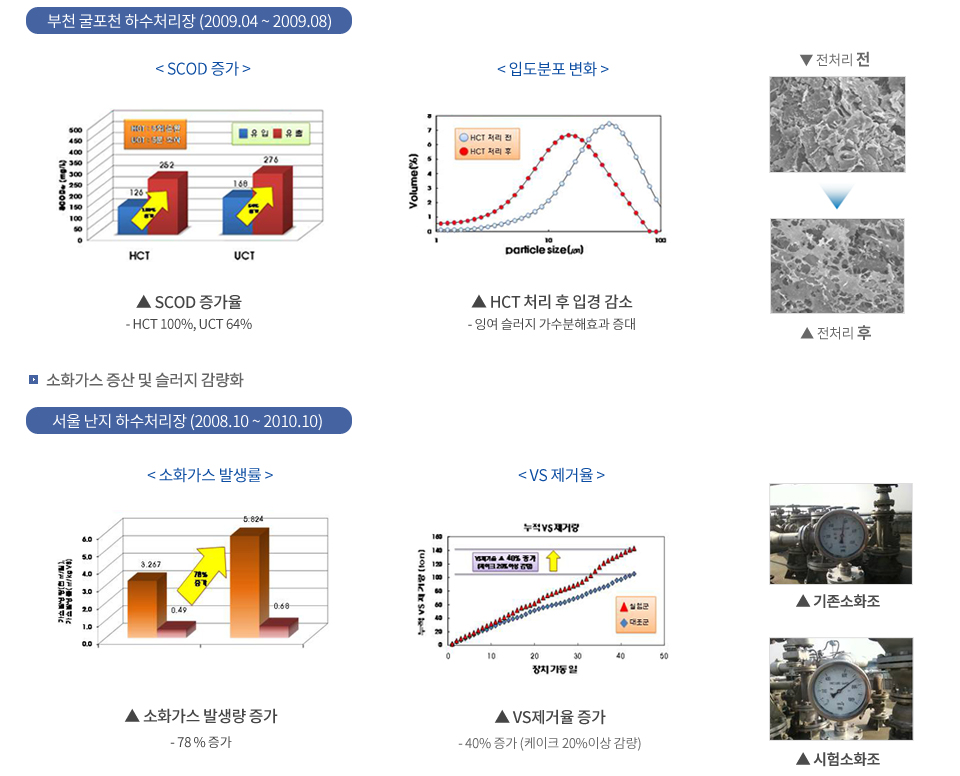

캐비텍 시스템의 효과

슬러지 성상의 변화

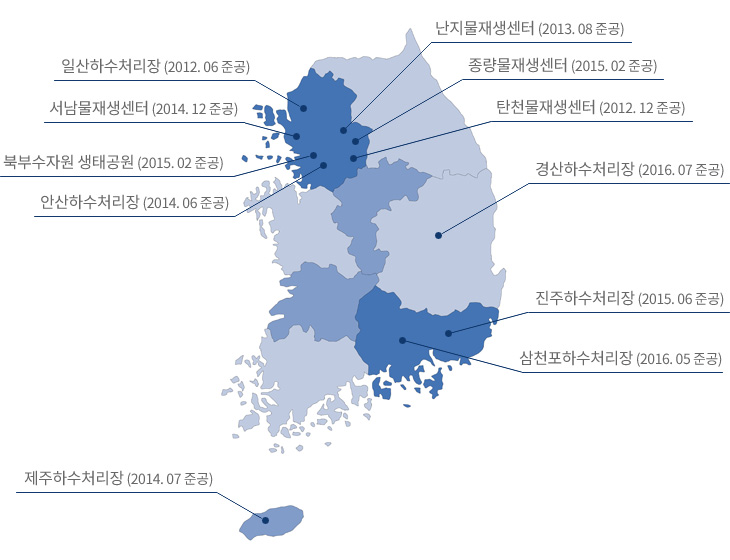

캐비텍 시스템 설치현황
